高壓過濾器|油過濾器的組成

壓力管路高壓 油過濾器

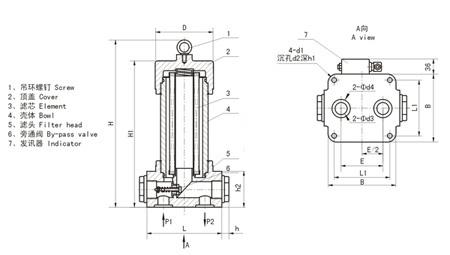

壓力管路高壓 油過濾器簡稱壓力管路高壓濾，其結構要比吸 油濾結構稍復雜些(，它由濾頭、濾筒、濾芯組成，必要時它帶有旁通閥、發訊器和*后機會過濾器。

(1)濾頭

進出口一般都設在濾頭兩側，發訊器設在濾頭*端。材料般采用球墨鑄鐵

(2)濾筒

包容油過濾器濾芯，承受系統*大壓力(有時瞬間幾倍的系統壓力)。材料選冷軋鋼。

(3)旁通閥

油過濾器濾芯堵塞后，未過濾油液從這里通向下游。

(4)發訊器

油過濾器濾芯堵塞后，在設定的壓差到達后，它向管理者發出訊號(光訊、聲訊、儀表指示及形位指示等)。

(5)單向閥

裝在油過濾器濾芯安裝座上，更換油過濾器濾芯時，防止管路油液流空。

(6) 油過濾器濾芯

①精度為3~25pum不等;

②材料為玻璃纖維濾紙、棉木漿濾紙和不銹鋼纖維氈等;

③一般承受壓差0.4~08MP，也有可承受21MPa高壓差者，但這是無旁通閥高壓濾。 L

(7) 放油閥

帶有沉積槽的濾筒，在下端都安裝放油閥，以便定期將污油排放。中低壓濾可設放油開關或球閥，高壓濾可設置簡單的螺塞即可達到放油目的。

(8)*后機會過油過濾器濾芯
